ساید چنل چیست و عملکرد آن چگونه است؟

اگر در صنایع مختلف با موضوعاتی مثل هوادهی، مکش، انتقال هوا یا ایجاد فشار و خلأ سروکار داشته باشید، احتمالاً نام ساید چنل (Side Channel Blower) را شنیده‌اید. ساید چنل‌ها یکی از پرکاربردترین تجهیزات در حوزه بلوئر و پمپ هوا هستند که به دلیل ساختار ساده، صدای کم و توانایی تولید فشار و وکیوم یکنواخت، در ده‌ها صنعت جایگاه ثابت دارند.

اما سؤال اصلی این است:
ساید چنل چیست و دقیقاً چطور کار می‌کند؟
چرا به آن «بلوئر ساید چنل» یا «بلوئر رینگ» می‌گویند؟ تفاوتش با فن‌های صنعتی و بلوئرهای دیگر چیست؟ و در نهایت، هنگام انتخاب آن باید چه پارامترهایی را بدانیم؟

در این مقاله جامع، مرحله‌به‌مرحله این موضوع را باز می‌کنیم تا بعد از خواندنش بتوانید با چشم باز، یک ساید چنل مناسب برای کارتان انتخاب کنید.

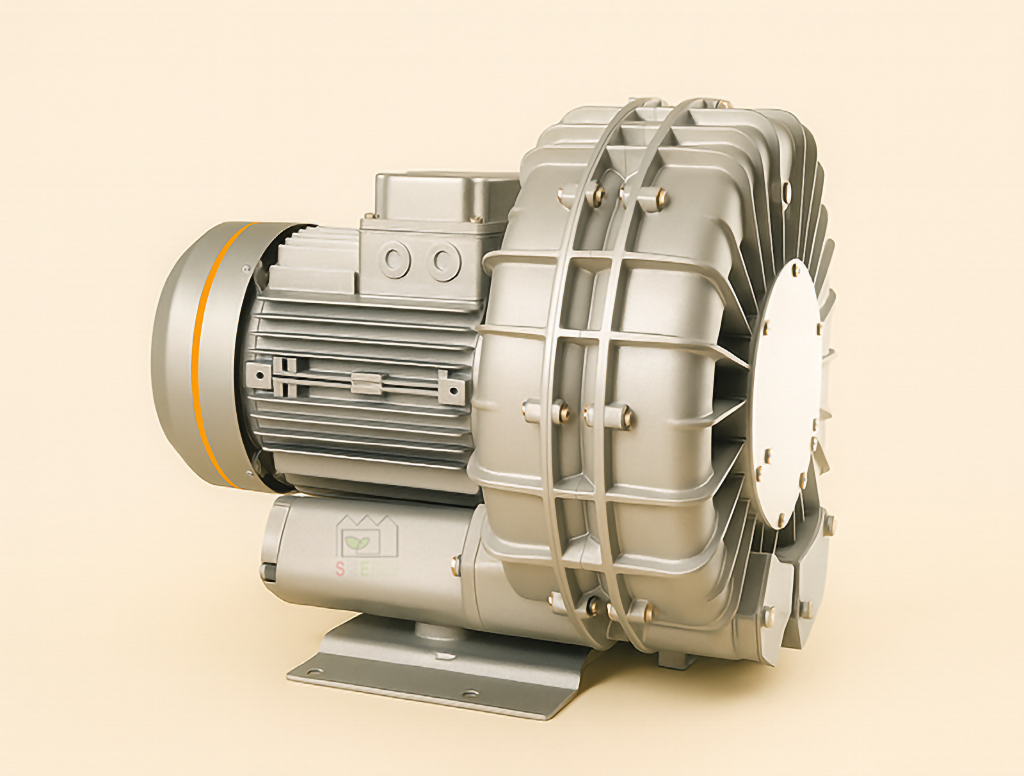

ساید چنل چیست؟

ساید چنل نوعی بلوئر صنعتی است که با استفاده از یک پروانه (Impeller) درون بدنه‌ای خاص، هوا یا گاز را می‌مکد یا می‌دمد و در مسیر حرکت، فشار آن را افزایش می‌دهد. به ساید چنل‌ها در بسیاری از منابع صنعتی نام‌های دیگری هم می‌دهند مثل:

• Regenerative Blower (بلوئر رژنراتیو/باززاینده)

• Ring Blower (بلوئر رینگی)

• Side Channel Vacuum Pump / Pressure Blower

دلیل این نام‌گذاری‌ها این است که هوا درون دستگاه چند بار گردش می‌کند و هر بار مقداری انرژی می‌گیرد و فشرده‌تر می‌شود؛ یعنی فشار به شکل «باززاینده» افزایش پیدا می‌کند.

ساید چنل چه کاری انجام می‌دهد؟

ساید چنل معمولاً دو کار اصلی دارد:

1. دمش (Blowing): تولید فشار مثبت برای ارسال هوا

2. مکش (Suction/Vacuum): ایجاد خلأ برای جمع کردن یا کشیدن هوا

پس ساید چنل را می‌توان هم‌زمان یک پمپ هوا و یک بلوئر دانست.

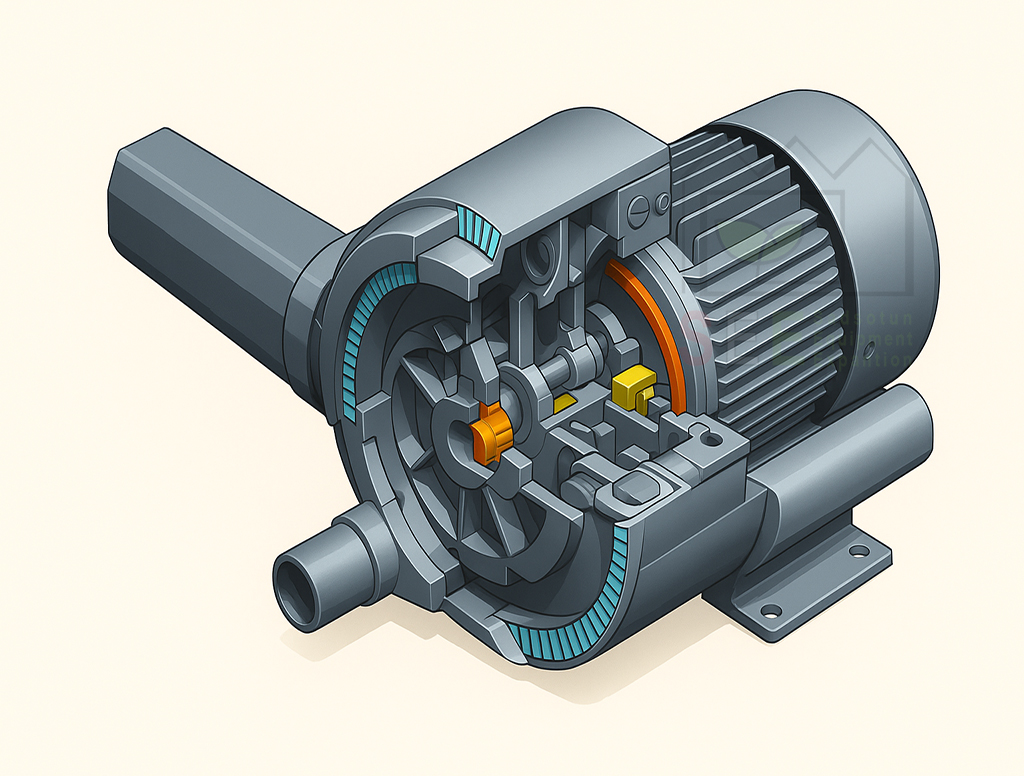

اجزای اصلی ساید چنل

شناخت اجزای دستگاه کمک می‌کند عملکردش را بهتر درک کنید:

• موتور الکتریکی: تأمین نیروی چرخش

• پروانه یا ایمپلر: قلب دستگاه برای شتاب دادن به هوا

• هوزینگ (بدنه) با کانال جانبی: مسیر حلقه‌ای حرکت هوا

• ورودی هوا (Inlet) و خروجی هوا (Outlet)

• یاتاقان‌ها و شفت

• صداگیر یا فیلتر (در برخی مدل‌ها)

بدنه ساید چنل طوری طراحی شده که کنار پروانه یک شیار حلقه‌ای ایجاد شود؛ همان چیزی که به آن کانال جانبی (Side Channel) می‌گویند و اسم دستگاه هم از همین بخش گرفته شده است.

انواع بلوئر ساید چنل

ساید چنل‌ها از نظر ساختار و توان کاری در چند دسته اصلی قرار می‌گیرند. دانستن این دسته‌بندی خیلی مهم است چون انتخاب اشتباه می‌تواند باعث افت کارایی یا حتی آسیب به دستگاه شود.

1. ساید چنل تک‌مرحله‌ای (Single Stage)

در این مدل، هوا فقط یک بار از مسیر کانال عبور می‌کند و در همان یک مرحله فشرده می‌شود.

ویژگی‌ها:

• فشار و خلأ متوسط

• مصرف برق کمتر

• قیمت اقتصادی‌تر

• مناسب کاربردهای سبک تا نیمه‌سنگین

2. ساید چنل دو‌مرحله‌ای (Double Stage)

در مدل دو مرحله‌ای، هوا پس از عبور از مرحله اول، وارد مرحله دوم می‌شود و دوباره فشرده‌سازی انجام می‌شود.

ویژگی‌ها:

• فشار و خلأ بالاتر

• مناسب کارهای صنعتی سنگین‌تر

• مصرف برق و قیمت بالاتر نسبت به تک‌مرحله

3. ساید چنل چندمرحله‌ای (Multi Stage)

در صنایع خاص، ساید چنل‌های چندمرحله‌ای وجود دارند که برای فشارهای بالاتر یا سیستم‌های خاص استفاده می‌شوند.

4. ساید چنل تک‌پروانه و دو‌پروانه

• تک‌پروانه: رایج‌تر و مناسب بسیاری از کاربردها

• دوپروانه (Twin Impeller): فشار بیشتر و استفاده در ظرفیت‌های بالاتر

5. ساید چنل از نظر نوع کاربرد

• Pressure Side Channel Blower (برای دمش)

• Vacuum Side Channel Blower (برای مکش)

• Dual / Reversible (قابل استفاده همزمان یا دوطرفه)

بعضی مدل‌ها با جابه‌جایی ورودی و خروجی می‌توانند از حالت دمنده به مکنده تبدیل شوند.

نحوه عملکرد ساید چنل

برای فهم دقیق عملکرد، باید مسیر حرکت هوا را تصور کنیم. ساید چنل‌ها بر اساس ترکیبی از نیروی گریز از مرکز و ایجاد گردابه (Vortex) کار می‌کنند.

مسیر کلی هوا در ساید چنل

1. ورود هوا از دهانه ورودی (Inlet)

2. برخورد هوا با تیغه‌های پروانه در حال چرخش

3. شتاب گرفتن هوا و پرتاب شدن به سمت کانال جانبی

4. گردش هوا در کانال و برگشت دوباره به پروانه

5. تکرار این چرخه چندین بار

6. افزایش انرژی و فشار هوا در هر گردش

7. خروج هوا از دهانه خروجی (Outlet)

چرا به آن “Regenerative” می‌گویند؟

چون هوا در مسیرش چند بار انرژی می‌گیرد؛ یعنی انرژی‌اش به‌صورت باززاینده افزایش پیدا می‌کند. این ویژگی باعث می‌شود ساید چنل بتواند با ابعاد نسبتاً کوچک، فشار قابل توجهی تولید کند.

نتیجه این سازوکار چیست؟

• جریان هوا یکنواخت و بدون پالس

• فشار/خلأ پایدار

• عدم تماس قطعات داخلی با هم (به‌جز یاتاقان‌ها)

• استهلاک کم و عمر بالا

در واقع برخلاف برخی بلوئرها که تماس مکانیکی بیشتری دارند، در ساید چنل فشرده‌سازی بدون تماس انجام می‌شود؛ همین عامل یکی از رازهای دوام بالای آن است.

کاربردهای ساید چنل

حالا که فهمیدیم ساید چنل چیست و چگونه کار می‌کند، وقتش است ببینیم چرا این‌قدر در صنعت محبوب شده. کاربرد ساید چنل واقعاً گسترده است، چون هرجا نیاز به هوای یکنواخت با فشار یا وکیوم متوسط باشد، این دستگاه یک گزینه عالی است.

1. تصفیه‌خانه‌ها و فاضلاب

• هوادهی حوضچه‌ها

• تزریق اکسیژن برای باکتری‌های هوازی

• کمک به فرآیند لجن فعال

2. پرورش آبزیان و شیلات

• هوادهی استخر ماهی

• افزایش اکسیژن محلول

• پیشگیری از خفگی آبزیان

3. خطوط بسته‌بندی و صنایع غذایی

• مکش و جابه‌جایی قطعات سبک

• دمش هوا برای خشک‌کردن یا تمیزکاری

• سیستم‌های وکیوم بسته‌بندی

4. انتقال مواد (Pneumatic Conveying)

در صنایع آرد، سیمان، گرانول پلاستیک و…

• انتقال پودر یا ذرات سبک با جریان هوا

• مکش مواد از سیلو یا بگ‌ها

5. صنایع چاپ و کاغذ

• مکش برای ثابت نگه‌داشتن ورق‌ها

• هوادهی در بخش خشک‌کن

6. صنایع پزشکی و آزمایشگاهی

• هوادهی دستگاه‌ها

• ایجاد خلأ در سیستم‌های حساس

7. صنایع چوب و CNC

• مکش خاک اره

• جمع‌آوری گردوغبار

• سیستم‌های وکیوم میزهای CNC

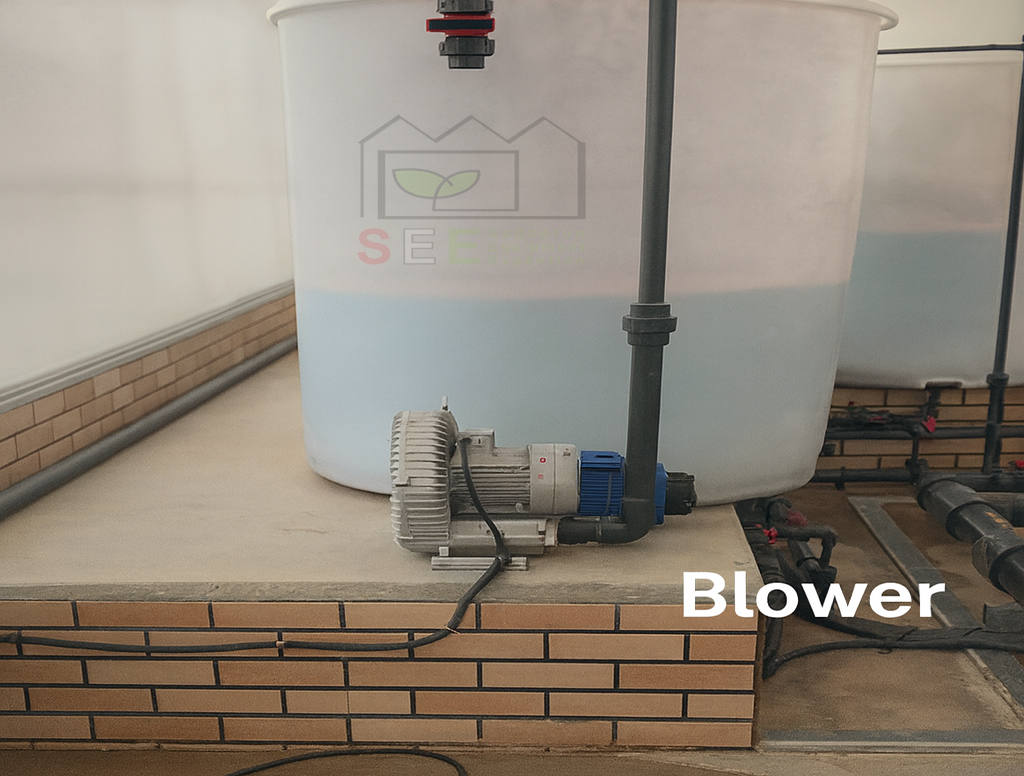

8. گلخانه‌ها و کشاورزی مدرن

• هوادهی استخر کود

• ایجاد جریان هوا برای خشک‌کردن محصول

• کاربرد در سیستم‌های ریشه‌هوایی یا هیدروپونیک

9. صنایع نساجی

• مکش ضایعات نخ

• دمش در خطوط خشک‌کن

جمع‌بندی کاربردها:
ساید چنل‌ها بهترین انتخاب برای جاهایی هستند که به جریان پیوسته، تمیز، بدون روغن و با فشار متوسط نیاز داریم.

مزایای ساید چنل چیست؟

دلایل محبوبیت ساید چنل‌ها معمولاً در همین بخش خلاصه می‌شود. مهم‌ترین مزایا:

1. صدای کم

در مقایسه با بسیاری از بلوئرهای صنعتی، ساید چنل صدای پایین‌تری دارد و برای محیط‌های نزدیک به نیروی انسانی گزینه بهتری است.

2. جریان یکنواخت

هوای خروجی پالسی نیست و موج‌دار وارد سیستم نمی‌شود؛ این ویژگی در فرآیندهای حساس مثل بسته‌بندی یا هوادهی فاضلاب خیلی مهم است.

3. عدم نیاز به روغن‌کاری در مسیر هوا

هوا کاملاً خشک و تمیز وارد سیستم می‌شود و برای صنایع غذایی، پزشکی و پرورش آبزیان ایده‌آل است.

4. استهلاک پایین

چون قطعات داخلی با هم تماس ندارند، سایش کم است و عمر دستگاه بالاست.

5. نگهداری ساده

معمولاً فقط سرویس دوره‌ای یاتاقان‌ها و تمیزکاری فیلترها کافیست.

6. وزن و ابعاد مناسب

در ظرفیت یکسان، نسبت به برخی کمپرسورها و بلوئرهای سانتریفیوژ جمع‌وجورتر است.

7. قابلیت کار مداوم

ساید چنل‌ها برای کار 24/7 در بسیاری از صنایع طراحی شده‌اند.

تفاوت ساید چنل با فن صنعتی چیست؟

این سؤال از پرتکرارترین جستجوهای کاربران است. چون از نظر ظاهری هر دو هوا جابه‌جا می‌کنند، اما از نظر عملکرد کاملاً متفاوت‌اند.

1. هدف ساخت

• فن صنعتی: جابه‌جایی حجم زیاد هوا با فشار کم

• ساید چنل: ایجاد فشار یا خلأ متوسط با دبی کنترل‌شده

2. فشار خروجی

• فن: فشار استاتیک پایین

• ساید چنل: فشار بالاتر (چند برابر فن)

3. نوع جریان هوا

• فن: بیشتر برای تهویه و گردش هوا

• ساید چنل: برای هوادهی، انتقال، مکش و دمش صنعتی

4. یکنواختی خروجی

• فن: امکان نوسان بیشتر

• ساید چنل: خروجی پایدار و بدون پالس

5. حوزه کاربرد

• فن صنعتی: سالن‌ها، تهویه کارخانه، تونل‌ها

• ساید چنل: تصفیه‌خانه، وکیوم، انتقال مواد، بسته‌بندی و…

پس خلاصه تفاوت:
اگر فقط تهویه یا جابه‌جایی ساده هوا می‌خواید فن صنعتی بهتره.
اگر فشار/خلأ و جریان دقیق و مداوم لازم دارید، ساید چنل انتخاب درسته.

چه مقدار فشاری برای یک بلوئر ساید چنل می‌توان در نظر گرفت؟

این بخش برای انتخاب مدل مناسب حیاتی است. ساید چنل‌ها در دسته تجهیزات فشار متوسط قرار می‌گیرند. یعنی نه مثل فن کم‌فشارند و نه مثل کمپرسورهای قوی پرفشار.

محدوده فشار و خلأ ساید چنل

اعداد دقیق به مدل، برند و تعداد مراحل بستگی دارد، اما به‌طور معمول:

• فشار مثبت (دمش): حدود 100 تا 700 میلی‌بار

• خلأ (مکش): حدود 100 تا 450 میلی‌بار وکیوم

مدل‌های دو مرحله‌ای معمولاً به سقف این محدوده نزدیک‌تر می‌شوند.

چه عواملی روی فشار نهایی اثر می‌گذارد؟

1. تعداد مراحل (Stage)
   هرچه مراحل بیشتر، فشار بالاتر.

2. توان موتور (kW/HP)
   موتور قوی‌تر → ظرفیت و فشار بیشتر.

3. قطر و طراحی پروانه
   پروانه‌های بزرگ‌تر یا با تیغه‌های خاص، توان فشرده‌سازی بیشتری دارند.

4. مقاومت مسیر (Pipe Loss)
   طول لوله، تعداد زانویی‌ها و فیلترها می‌تواند فشار خروجی مفید را کم کند.

5. نوع کاربری (دمش یا مکش)
   بعضی مدل‌ها در دمش قوی‌ترند و بعضی در مکش.

چگونه فشار مناسب را انتخاب کنیم؟

برای انتخاب درست باید 3 چیز را مشخص کنید:

1. دبی یا حجم هوای مورد نیاز (m³/h)

2. فشار یا وکیوم لازم (mbar)

3. شرایط کاری (پیوسته/مقطعی، دما، گردوغبار، رطوبت)

بعد بر اساس این داده‌ها مدل تک‌مرحله یا دو مرحله انتخاب می‌شود.

جمع‌بندی نهایی

ساید چنل یا بلوئر ساید چنل، یکی از کاربردی‌ترین تجهیزات در دسته بلوئر و پمپ هواست که با کمک پروانه و کانال جانبی، جریان هوا را چند بار در مسیر حلقه‌ای می‌چرخاند و به‌صورت باززاینده فشار یا خلأ یکنواخت تولید می‌کند. این دستگاه به دلیل صدای کم، خروجی پایدار، هوای تمیز و بدون روغن، استهلاک پایین و قابلیت کارکرد مداوم، در صنایع زیادی مثل تصفیه‌خانه‌ها، شیلات، انتقال مواد، بسته‌بندی، چوب، چاپ و بسیاری کاربردهای صنعتی و کشاورزی استفاده می‌شود. تفاوت اصلی آن با فن صنعتی در این است که فن فقط حجم بالای هوا را با فشار کم جابه‌جا می‌کند، اما ساید چنل برای ایجاد فشار متوسط یا وکیوم قابل‌اتکا طراحی شده و برای فرآیندهایی که به هوادهی یا مکش دقیق نیاز دارند، انتخاب هوشمندانه‌تری است.
